無砂混凝土模具、縱向盲管固定托架及縱向盲管泄水引出管托架由鋼構件加工廠準確精密加工。

在施工時按設計標高將縱向盲管管底標高標在初支面上并畫成線，施工時首先將反包的土工布、防水板利用鉚釘固定在初支面標高線處。然后利用縱向盲管固定托架安裝縱向排水盲管，縱向盲管的管底標高一定要準確?？v向盲管托架利用沖擊電鉆打眼，人工安裝固定。安裝無砂混凝土并反包土工布、防水板。

防水層鋪設前應先對隧道進行斷面掃描，對初期支護噴射混凝土表面進行處理，切除錨桿頭和鋼筋露頭，并用細石混凝土抹平覆蓋，凹坑深寬比應控制在1/10以?xún)?nèi)；深寬比大于1/10 的凹坑應用細石混凝土填平，確保噴射混凝土表面平整，基面嚴重不平整的要進行混凝土的復噴，采用平整度尺及塞尺檢測。經檢查合格后方可安裝環向排水板、鋪設土工布，鋪設防水板。按隧道縱向排水盲管與隧道的位置對其進行測量放樣，在隧道初期支護面上畫出縱向排水盲管的管底高線，同時畫出縱向盲管泄水引出管的位置, 要求每4m放樣定出一個三維坐標點，依此彈墨線。

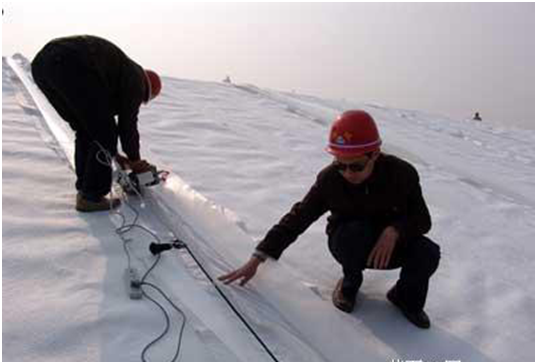

將提前裁好的土工布、防水板利用鉚釘和壓條固定在初期支護面上。鉚釘?shù)臉?biāo)高控制依據初支面上的放樣的墨線，鉚釘間距為40cm。安裝無砂混凝土后要及時將反包的土工布、防水板進行反包施工。利用熱熔墊圈固定土工布，利用超聲波焊接機固定防水板。反包防水板與邊墻防水板的縱向施工縫采用雙焊縫爬焊機焊接牢固。

結尾在設計位置引出泄水縱向盲管安裝泄水引出管托架并按設計要求焊接固定?？v向排水管安裝施工完畢進行檢查驗收。
