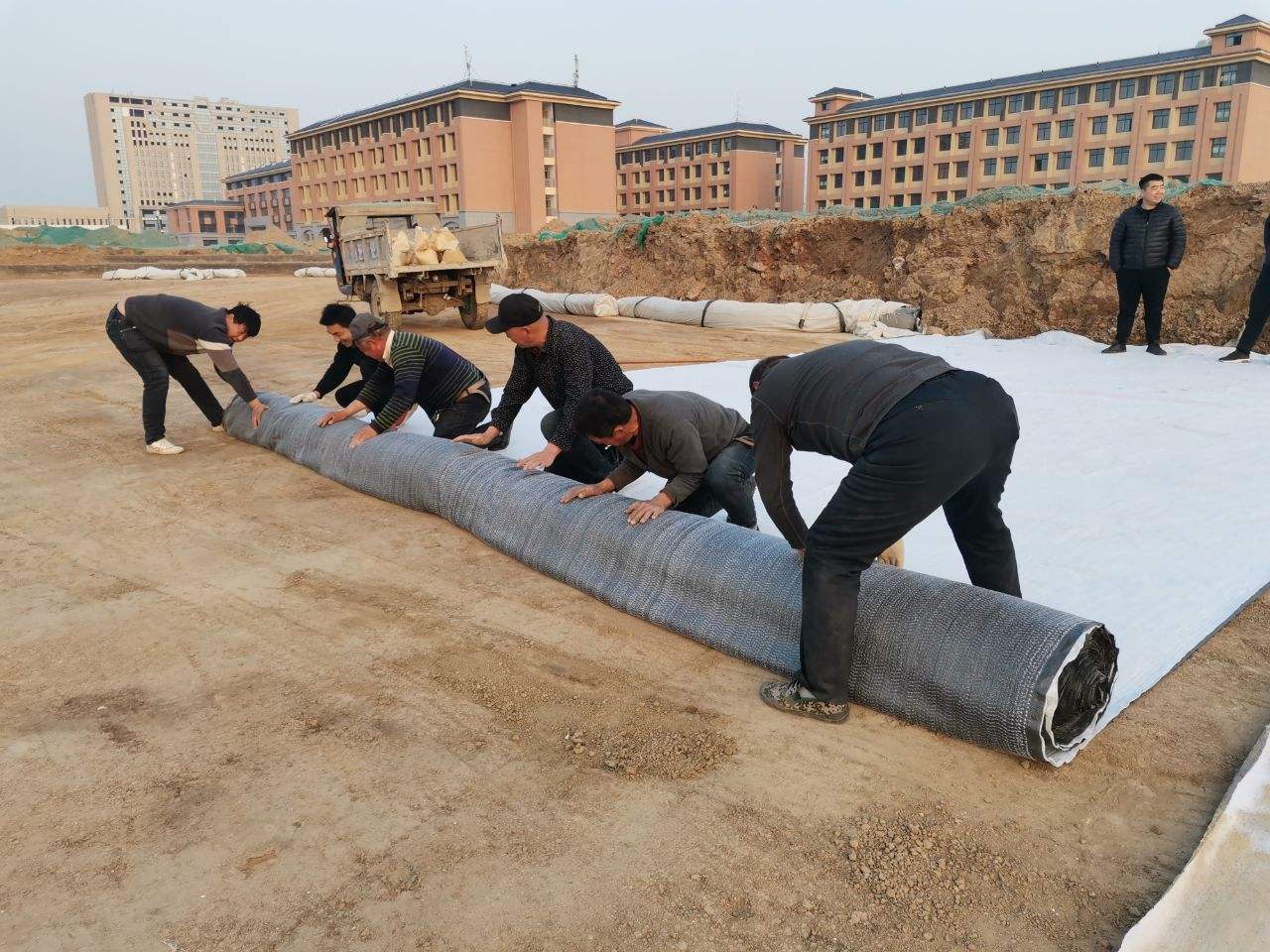

HDPE膜防滲性能為進(jìn)一步比較，GCL作為復(fù)合防滲材料的性能優(yōu)勢(shì)?首先需對(duì)單一HDPE膜的防滲性能進(jìn)行分析。對(duì)完整無(wú)損的HDPE膜?其滲透系數(shù)很低，其滲漏類似于水蒸氣穿過(guò)防滲膜所發(fā)生的分子損失，由此引起的滲漏通?？梢院雎圆挥?jì)。但對(duì)HDPE膜?由于質(zhì)量缺陷或施工焊接缺陷，往往會(huì)產(chǎn)生許多大小不一的滲漏小孔，是引起HDPE膜滲漏的主要因素。

假設(shè)襯墊上的水頭h為常量?而防滲膜下覆材料的滲透性相對(duì)防滲膜很大，對(duì)防滲膜上小孔的滲漏量沒(méi)有阻力，導(dǎo)致從防滲膜滲漏下來(lái)的滲瀝液快速滲流至其他區(qū)域。

按標(biāo)準(zhǔn)的防滲膜施工質(zhì)量控制標(biāo)準(zhǔn)，約每4047m2上有一個(gè)面積為1cm2的滲漏孔洞，在上覆滲瀝液水頭1m的情況下?按此計(jì)算的滲漏率為5?68×10－3m/d。

按照現(xiàn)有的壓實(shí)黏土施工工藝，填埋場(chǎng)防滲黏土實(shí)際能達(dá)到的滲透系數(shù)僅為1×10－6cm/s，此時(shí)所需的黏土層厚度約為1?2m。即6mm厚GCL的防滲效果大致與1?2m厚的壓實(shí)黏土相當(dāng)。
