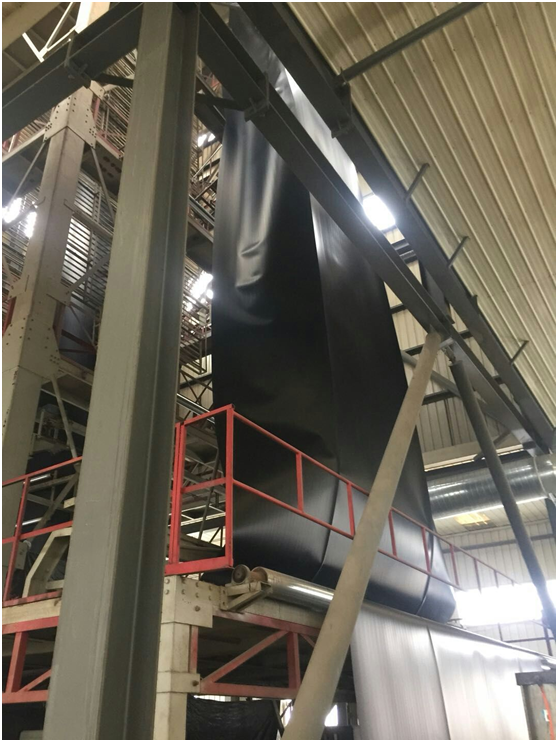

采用吹塑成型工藝，通過(guò)四層共擠土工膜吹塑機(jī)組吹膜成型，在相同工藝參數(shù)（機(jī)筒溫度范圍為185~205℃，模頭溫度為205~ 210℃，擠出機(jī)轉(zhuǎn)速范圍為42~48.5 r/min，牽引速度1m/min）條件下制備出不同PE材質(zhì)的2mm厚度雙光面HDPE土工膜。 高密度聚乙烯(HDPE)，光滑和糙面土工膜測(cè)試方法，測(cè)試內(nèi)容和測(cè)試的頻率）規(guī)定測(cè)試HDPE土工膜試樣的拉伸和穿刺性能，試樣形狀為5型，試驗(yàn)速度為(50±5) mm/min。采用差示掃描量熱儀按照GM13規(guī)定測(cè)試各土工膜試樣及配方中PE樹脂的氧化誘導(dǎo)時(shí)間。采用焊接機(jī)，按照GM19(美國(guó)標(biāo)準(zhǔn)：聚烯烴類土工膜熱焊接縫合強(qiáng)度及相關(guān)性能)規(guī)定對(duì)HDPE土工膜試樣進(jìn)行焊接，焊接溫度為420℃，焊接壓力為1 200N；采用便攜式拉力機(jī)，按照GM19對(duì)焊接后HDPE土工膜試樣進(jìn)行剝離斷裂值測(cè)試。

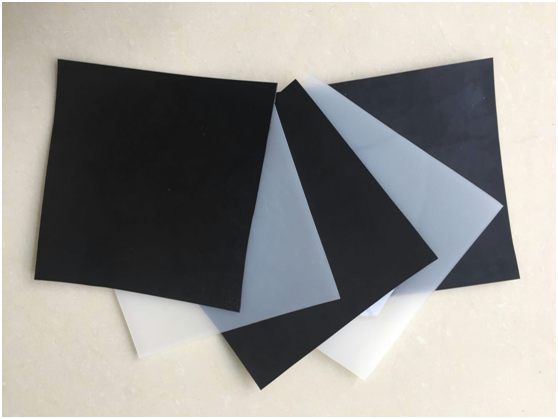

  土工膜的物理力學(xué)性能均滿足GM13的要求，產(chǎn)品均為合格產(chǎn)品，上述配方都能用于HDPE土工膜的生產(chǎn)。但是由于FB1350、3721C、TR400和K306的密度較小，單位面積所耗用的材料比密度較大的土工膜要少，具有較高的經(jīng)濟(jì)價(jià)值。
轉(zhuǎn)載請(qǐng)注明出處：https：//www.g004.cn
