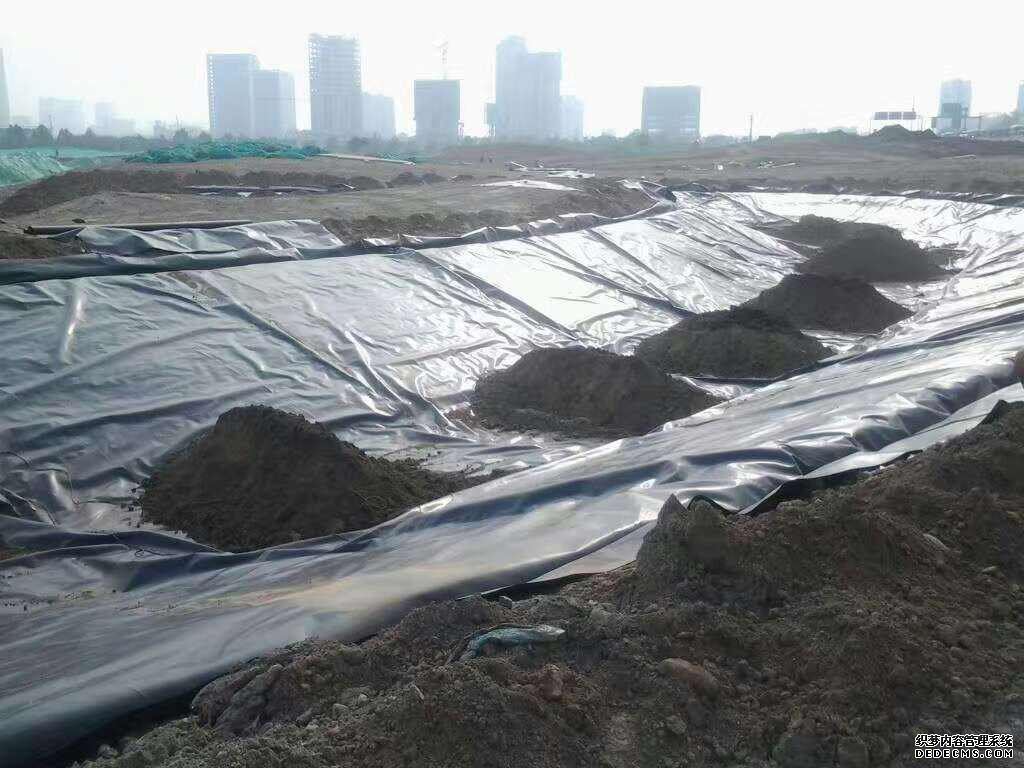

復(fù)合土工膜連接采用膜焊布縫的方式如何進(jìn)行？
在正式施工前，應(yīng)進(jìn)行焊接試驗(yàn)，將將焊接試件、土工布試樣送有資質(zhì)的單位進(jìn)行力學(xué)試驗(yàn)，并取得合理的焊接溫度、焊接速度等施工參數(shù)，根據(jù)日前的焊接試驗(yàn)，初步確定焊接溫度，設(shè)備行走速度。
PE 膜采用自動(dòng)爬行熱焊機(jī)。焊接前必須清除膜面的臟物保證膜面清潔，膜與膜接合平整后方可施焊。在爬行焊接過程中，操作人員要仔細(xì)觀察焊接雙縫質(zhì)量，隨時(shí)根據(jù)環(huán)境溫度的變化調(diào)整焊接溫度及行走速度。一般溫度控制在 250℃～300℃，行走速度一般 1～2m/min?？上仍谠嚇由显嚭?，定出合理的工藝參數(shù)再正式焊接。正式焊接時(shí)對(duì)焊縫要仔細(xì)檢查，主要看兩條焊縫是否清晰、透明，有無氣泡、漏焊、熔點(diǎn)或焊縫跑邊等。不合格的要進(jìn)行補(bǔ)焊。布與布縫合方式為肘接?？p合針距以 6mm 為宜?？p線采用斷裂強(qiáng)度三股雙絲滌綸絞線。應(yīng)先縫合下層布再縫合上層布。復(fù)合土工布施工前操作人員經(jīng)廠家技術(shù)培訓(xùn)。由熟練人員操作，平均每個(gè)工作面(一臺(tái)熱焊機(jī)，一臺(tái)封邊機(jī))每天可鋪設(shè)土工布 3000m2，與粘土防滲方案比，工效提高了近 50%，而且施工簡(jiǎn)便，質(zhì)量有保證。
土工布的連接膜焊縫的檢驗(yàn)。首先要檢驗(yàn)下邊布的縫合，要求縫面平直，無斷線，縫合牢固。膜的焊縫為雙縫，檢驗(yàn)采用充氣法：對(duì)雙縫充氣長(zhǎng)度為 30m-60m，雙焊縫間充氣壓力達(dá)到 0.15MPa-0.2MPa，保持 1min-5min，壓力無明顯下降即為合格。對(duì)單焊縫和 T 形結(jié)點(diǎn)及修補(bǔ)點(diǎn)應(yīng)采取50cm×50cm 方格進(jìn)行真空檢測(cè)。真空壓力大于或等于0.005MPa，保持 30s，肥皂液或洗滌靈不起泡即為合格。檢測(cè)完畢，應(yīng)立即對(duì)檢測(cè)時(shí)所做的充氣打壓穿孔全部用擠壓焊接法補(bǔ)堵。
同類文章排行
- 復(fù)合土工膜防滲工程的質(zhì)量控制與改進(jìn)探析
- 復(fù)合土工膜焊接工藝及焊縫質(zhì)量檢測(cè)技術(shù)
- 土工膜缺陷對(duì)土石壩滲流影響及安全性評(píng)價(jià)
- 防滲型復(fù)合土工膜在疏浚環(huán)保中怎樣不被風(fēng)浪破壞？
- 復(fù)合型土工膜在水利工程中的應(yīng)用及鋪設(shè)注意事項(xiàng)
- 關(guān)于魚塘防滲膜施工方法有哪些您了解嗎
- 土工布都有哪些性能要求？
- 渠道土工膜焊縫檢測(cè)及采購和保存的質(zhì)量控制要點(diǎn)
- 什么是土工膜？土工膜有哪些材料？
- 土工織物鋪設(shè)接縫時(shí)應(yīng)采用縫合和熱粘接方式
最新資訊文章
- 復(fù)合土工膜施工前，這 3 大質(zhì)量關(guān)卡必須過
- 從阻隔滲透到抗老化，復(fù)合土工膜如何破解復(fù)雜環(huán)境施工難題？
- 土工膜鋪設(shè)的隱藏技巧：如何避免90%的漏水隱患？
- 基層處理+防滲毯鋪設(shè)：打造頂級(jí)防滲效果的秘訣！
- 垂直 vs 水平！水池防滲方案終極對(duì)決，答案讓人大跌眼鏡
- 膨潤(rùn)土防水毯施工前必看：基層檢查、環(huán)境評(píng)估、材料準(zhǔn)備攻略！
- 會(huì)呼吸的防水材料！膨潤(rùn)土防水毯的智能自修復(fù)機(jī)制大揭秘
- HDPE如何攻占高端制造市場(chǎng)？
- HDPE土工膜：化工、石化、油田領(lǐng)域的“全能防護(hù)盾”
- 暴雨季施工必備：高溫環(huán)境防滲膜焊接安全操作手
首頁
電話
QQ
聯(lián)系
