在防滲結構上部設有滲濾液排滲管網、排氣管網、排水管網等結構。該防滲結構屬于采用膨潤土墊+HDPE土工膜(以下簡稱土工膜)+壓實防滲黏土的新型復合防滲襯墊系統，滲透率較單層土工膜防滲結構小近4個數量級，較土工膜+壓實防滲黏土的復合防滲襯墊系統小約1個數量級，防滲效果較好。
防滲結構主要施工工藝流程為:地基處理→骨料攤鋪→無紡?fù)凉げ间佋O(shè)→黏性土防滲層鋪設→膨潤土墊鋪設→土工膜鋪設→無紡?fù)凉げ间佋O(shè)→骨料攤鋪→土工濾網鋪設，其中土工膜鋪設為最主要工序，其施工質量決定整個防滲結構的防滲效果。 膨潤土墊由納米級天然鈉基膨潤土顆粒和相應的外加劑混合均勻，經特殊工藝制成。鋪設完成后，膨潤土顆粒遇水體積可膨脹15～17倍，形成水分子難以穿透的致密膠體隔膜結構，從而達到防滲目的。單塊膨潤土墊長30m、寬6m，密度為4810g/m2。膨潤土墊在施工前應進行質量、強度、膨脹系數、吸水量、滲透系數、蒙脫石含量等技術指標檢驗，應選擇連續晴天施工，鋪設基底不得有尖銳物體，鋪設完成后須用土工膜或防水油布覆蓋。
膨潤土防水毯鋪設要點
1)鋪設應平順，并貼緊基底層，接縫排列方向平行于最大坡度線，使接縫美觀且受力小。嚴格控制膨潤土墊搭接寬度，橫、縱向搭接寬度均為(0.3±0.05)m。

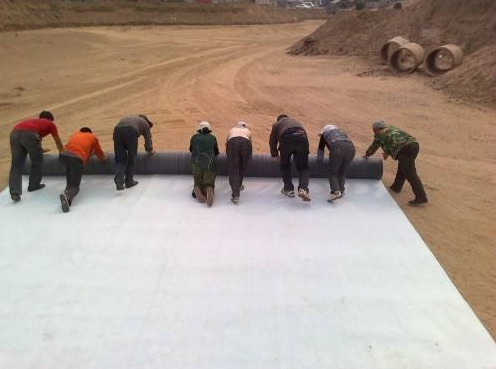

2)可在重力作用下自坡頂向下自由打開膨潤土墊，一般需18～20名工人同時作業。
3)在傾斜的表面鋪設時，須通過錨固溝固定，重疊部分須垂直于底部進行安裝。
4)在搭接區域表面放置膨潤土粉，放置寬度為0.15m，用量為0.45kg/m，應重點檢查用量。
5)膨潤土墊表面禁止重力設備行駛，避免造成損傷。
6)鋪設過程中如果膨潤土墊受到損壞，將備用膨潤土墊作為補丁，覆蓋在損壞區域，且四周應超出損壞區域0.3m。放置補丁前，須在損壞區域四周放置膨潤土搭接粉，使補丁與原膨潤土墊連接牢固。
