土工膜焊接前在庫(kù)底平臺(tái)上進(jìn)行焊接實(shí)驗(yàn)后才可

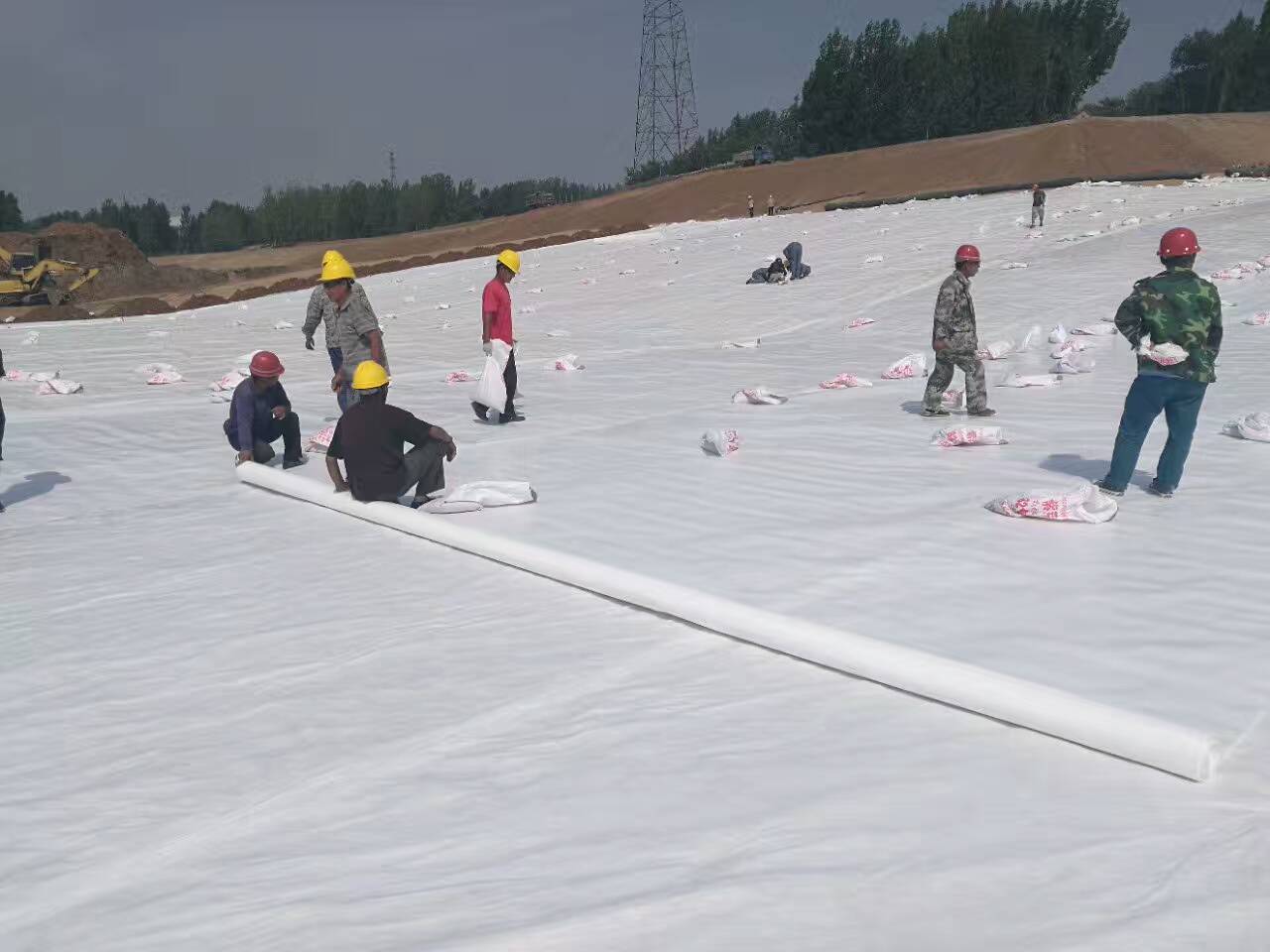

土工膜焊接前，在水庫(kù)底部平臺(tái)進(jìn)行焊接工藝試驗(yàn)和原材料拉伸試驗(yàn)，全部試驗(yàn)合格，可以進(jìn)行焊接施工。主要施工機(jī)械采用熱封土工膜焊接機(jī)。
(1)進(jìn)場(chǎng)前，每批材料應(yīng)對(duì)原材料進(jìn)行取樣，取樣檢驗(yàn)合格后方可使用。復(fù)合土工膜施工前，應(yīng)對(duì)焊縫拉伸試驗(yàn)、焊機(jī)行走速度(1.5-2.5m/s)、焊接溫度等參數(shù)進(jìn)行測(cè)試。
(2)復(fù)合土工膜焊接前，應(yīng)由專人清理膜面的砂、污物、油污、灰塵等贓物；雨天停止施工。雨停后，擦洗所有鋪好米的土工膜表面進(jìn)行焊接，保持焊接表面干燥。
(3)焊工工作和行走時(shí)，根據(jù)氣溫和材料性質(zhì)，調(diào)節(jié)和控制焊工的工作溫度和行走速度，一般溫度應(yīng)控制在180-200攝氏度。
(4)復(fù)合土工膜的PE膜采用熱熔法焊接，有兩個(gè)lcm寬度的焊縫，兩個(gè)焊縫之間留有一個(gè)帶lcm的空腔，焊縫兩端密封，測(cè)試焊縫的密封性；焊縫強(qiáng)度不低于母材強(qiáng)度；熱熔擠壓焊接用于雙軌熱熔焊機(jī)無(wú)法觸及的部位或其他特殊情況；焊接時(shí)，基底表面應(yīng)干燥，含水量應(yīng)低于15%。
(5)焊接好的聚乙烯薄膜應(yīng)融為一體。焊接完成后，應(yīng)檢查每個(gè)焊縫的抑制情況，以確保沒(méi)有虛焊、漏焊或過(guò)度焊接。
(6)如果出現(xiàn)假焊或漏焊，應(yīng)使用熱熔擠出機(jī)對(duì)切割后的受損部位進(jìn)行補(bǔ)焊。
(7)聚乙烯薄膜橫向焊縫之間的位錯(cuò)尺寸應(yīng)大于或等于500mm。
(8)T形接頭應(yīng)采用母材進(jìn)行修補(bǔ)，并切成直徑340mm的圓形
(9)將焊接時(shí)發(fā)現(xiàn)損壞的土工膜切斷，用熱熔擠壓的方法焊接牢固。
(10)如果出現(xiàn)空洞、收縮、起皺和鼓包變形，將其移除并重新焊接。斜坡上的研磨方法是高膜與低膜表面重疊。
(11)復(fù)合土工膜的拼接頭應(yīng)保證其防滲功能。焊接時(shí)，焊接面不應(yīng)受到拉伸，以防止焊接面錯(cuò)位。
同類文章排行
- 復(fù)合土工膜防滲工程的質(zhì)量控制與改進(jìn)探析
- 復(fù)合土工膜焊接工藝及焊縫質(zhì)量檢測(cè)技術(shù)
- 土工膜缺陷對(duì)土石壩滲流影響及安全性評(píng)價(jià)
- 防滲型復(fù)合土工膜在疏浚環(huán)保中怎樣不被風(fēng)浪破壞？
- 復(fù)合型土工膜在水利工程中的應(yīng)用及鋪設(shè)注意事項(xiàng)
- 關(guān)于魚(yú)塘防滲膜施工方法有哪些您了解嗎
- 土工布都有哪些性能要求？
- 渠道土工膜焊縫檢測(cè)及采購(gòu)和保存的質(zhì)量控制要點(diǎn)
- 什么是土工膜？土工膜有哪些材料？
- 土工織物鋪設(shè)接縫時(shí)應(yīng)采用縫合和熱粘接方式
最新資訊文章
- 復(fù)合土工膜施工前，這 3 大質(zhì)量關(guān)卡必須過(guò)
- 從阻隔滲透到抗老化，復(fù)合土工膜如何破解復(fù)雜環(huán)境施工難題？
- 土工膜鋪設(shè)的隱藏技巧：如何避免90%的漏水隱患？
- 基層處理+防滲毯鋪設(shè)：打造頂級(jí)防滲效果的秘訣！
- 垂直 vs 水平！水池防滲方案終極對(duì)決，答案讓人大跌眼鏡
- 膨潤(rùn)土防水毯施工前必看：基層檢查、環(huán)境評(píng)估、材料準(zhǔn)備攻略！
- 會(huì)呼吸的防水材料！膨潤(rùn)土防水毯的智能自修復(fù)機(jī)制大揭秘
- HDPE如何攻占高端制造市場(chǎng)？
- HDPE土工膜：化工、石化、油田領(lǐng)域的“全能防護(hù)盾”
- 暴雨季施工必備：高溫環(huán)境防滲膜焊接安全操作手
首頁(yè)
電話
QQ
聯(lián)系
