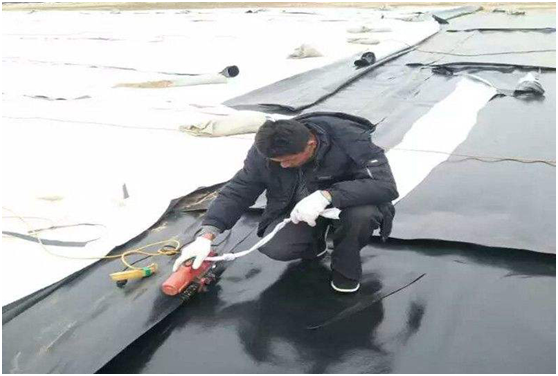

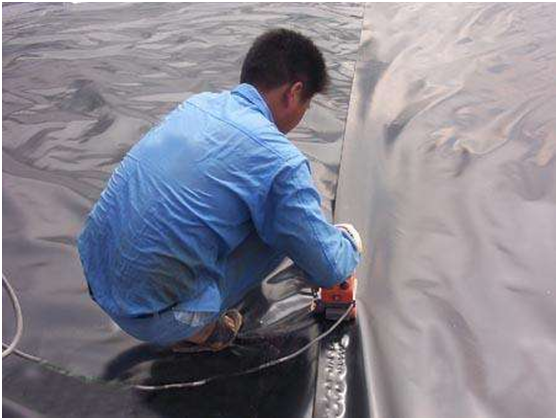

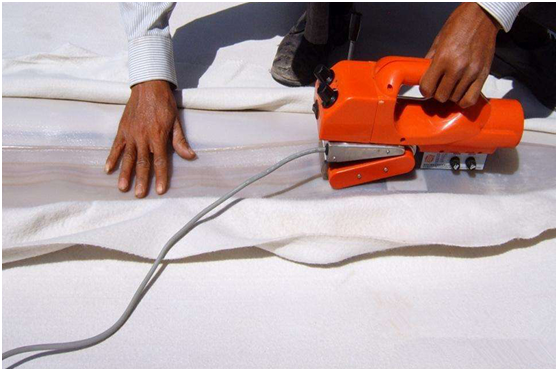

以每天鋪土工膜量為一個(gè)作業(yè)面，以每一區(qū)為一個(gè)單元。做好各項(xiàng)檢驗(yàn)及記錄。對(duì)全部焊縫，焊縫節(jié)點(diǎn)，破損修補(bǔ)部位，漏焊和虛焊的補(bǔ)焊部位，前次檢驗(yàn)未合格再次補(bǔ)焊部位，要進(jìn)行目測(cè)，以檢驗(yàn)棒為檢驗(yàn)工具，要求目測(cè)全部合格。 對(duì)每一作業(yè)面上，長(zhǎng)直熱楔雙道焊縫，做充氣檢驗(yàn)，被檢焊縫充氣長(zhǎng)度大于10m，雙縫間充氣壓力達(dá)到0.25Mpa，保持10分鐘，壓力無(wú)明顯或有微弱變化（原因是：①空腔內(nèi)體積隨壓力、時(shí)間延長(zhǎng)會(huì)有微弱變化。②針頭處封堵不嚴(yán)、漏氣等）即為合格，另外從聽(tīng)覺(jué)上來(lái)講，漏氣處有鳴音現(xiàn)象，也可作為檢驗(yàn)是否漏氣的依據(jù)。 對(duì)每一作業(yè)面上，膜的可疑點(diǎn)，擠壓焊接機(jī)修補(bǔ)處，以每一作業(yè)面 300m抽查一處，進(jìn)行真空檢測(cè)，檢測(cè)的面積以真空測(cè)試儀長(zhǎng)、寬來(lái)定。真空度不小于0.005Mpa，30秒鐘肥皂液或洗滌液不起泡即為合格。真空測(cè)試儀試驗(yàn)時(shí)，如果封堵不密實(shí)也會(huì)產(chǎn)生漏氣現(xiàn)象。 對(duì)每天開(kāi)始焊接時(shí)，都要進(jìn)行試焊，試焊樣條用拉力機(jī)現(xiàn)場(chǎng)測(cè)試時(shí)，測(cè)試標(biāo)準(zhǔn)為焊縫不被撕拉破壞、母材被撕裂開(kāi)。這種試驗(yàn)是定性試驗(yàn)，其目的是為了確定焊機(jī)的當(dāng)天工作溫度、速度及檔位等。每天的自檢記錄都要填在相應(yīng)的表格上作為保證材料。破壞性檢測(cè)，在平均500米接縫長(zhǎng)度上可取一個(gè)焊縫破壞試樣，進(jìn)行現(xiàn)場(chǎng)剪切及剝離試驗(yàn)（試樣不宜太大以防止修補(bǔ)帶來(lái)更多困難）。 自檢合格后，提交甲方及監(jiān)理等部門(mén)聯(lián)合抽樣檢驗(yàn)，自檢和復(fù)檢合格報(bào)告應(yīng)作為質(zhì)量驗(yàn)收的依據(jù)，由土工膜施工方、甲方及監(jiān)理簽字認(rèn)可后，方可進(jìn)行下一道工序的施工。以上工作應(yīng)在當(dāng)天完成，特殊情況下，自檢與復(fù)檢可同時(shí)進(jìn)行。邊施工、邊驗(yàn)收，交叉作業(yè)提高速度。驗(yàn)收?qǐng)?bào)告一式四份，分別由土工膜施工方、監(jiān)理、甲方及設(shè)計(jì)單位人員簽字。
