魚道斷面為梯形，底寬1.8~2.5ｍ，坡比為1.1~1：1.5，底寬及坡比均可隨地形調整。魚道池長４.2ｍ，隔墻厚0.8ｍ，過魚口豎縫平均寬度0.6ｍ，最小應大于0.5ｍ。魚道斷面結構從上至下采用800ｍｍ厚賓格網石籠或漿砌石、200ｍｍ級配碎石過渡層、0.5ｍｍ厚土工膜、200ｍｍ厚細砂和0.3ｍｍ厚土工膜。上游設計最高水位為335.00ｍ，下游設計最低水位為317.97ｍ。

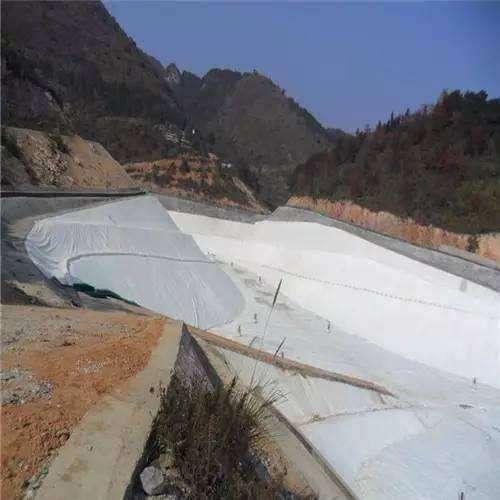

根據作用水頭、下支持層、土工膜材料特征對土工膜進行厚度及滲漏量的計算，最終土工膜設計如下:防滲土工膜采用短纖針刺非織造∕PE復合土工膜，二布一膜，規格為SN2∕PE-12-700-0.5和SN2∕PE-12-700-0.3?；臑?層短纖針刺非織造土工布基材，即SN2；膜材為1層聚乙烯(PE)；標稱斷裂強度不小于12KN∕ｍ；單位面積質量不小于700ｇ∕ｍ2；膜厚度分別為0.5、0.3ｍｍ；耐靜水壓力分別≥1ＭＰａ和≥0.6ＭＰａ。
